离子接地极


  引进国外先进技术生产的HDL电解离子接地极,具有降阻、泄流、卓越防腐蚀性能等特点,其稳定的降阻效果和超长的使用寿命,深得用户好评。本产品完全满足UL、IEEE等相关标准的要求。
产品原理:
  电解离子接地极采用纯铜管或镀铜钢管作为电极,在内部是特制的缓释填充剂。填充剂具有吸水、放水可逆的特点。当外部环境潮湿时,可以吸收自身100~500倍的水分;当外部环境干燥缺水时,又可以释放自身保存的水分,从而达到离子接地极周围土壤的水分平衡,保持一定的潮湿度,从而保证了接地极接地电阻的稳定性。同时,缓释填充剂还可以不断的释放导电离子,增大周围土壤的导电离子浓度,以达到最佳的导电状态,从而有效的降低土壤电阻率并保持稳定的降阻效果。
产品优点:
  长效缓释填充剂,能持续有效释放导电离子,有效改善周围土壤电阻率,显著降低接地电阻,并能保持稳定的降阻效果。
  电极采用纯铜材料,经过特殊加工工艺处理,具有卓越的抗腐蚀能力,使用寿命可达30年以上。
  离子接地极周围填充降阻材料,能有效的改善接地极与周围土壤的接触,有效消散雷电流和系统故障电流。
  占地面积少,施工工程量小,可以大大降低工程投资,具有良好的经济效益。
规格型号:

序号 型号规格 技术参数
1 HDL-50 直径50mm,长度3.0m
2 HDL-54 直径54mm,长度3.0m

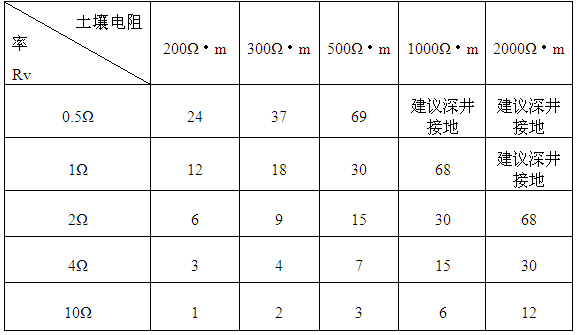

离子棒的降阻效果计算:
  已知接地电阻要求和水平接地极接地电阻时,需要垂直接地极接地电阻的计算:

  式中:R:接地网的接地电阻(Ω)
  Rh:水平接地体的接地电阻(Ω)
  Rv:垂直接地体的接地电阻(Ω)
  η:水平接地体和垂直接地体间的屏蔽利用系数,0.9
  单根直轴型ALG防腐离子接地体的接地电阻计算公式:
  式中:R:单根防腐离子接地体的接地电阻(Ω)
  ρ:土壤电阻率(Ω.m)
  L:电极长度(m)
  D:接地极等效直径(m)(常规为0.18m,也可根据回填孔径适当调整)
  K:土壤调节系数,20%(变化范围为50%~5%,但6个月后不超过20%。初始土壤电阻率越高降低百分比越大,高密度土壤的稳定时间需要更长。)
